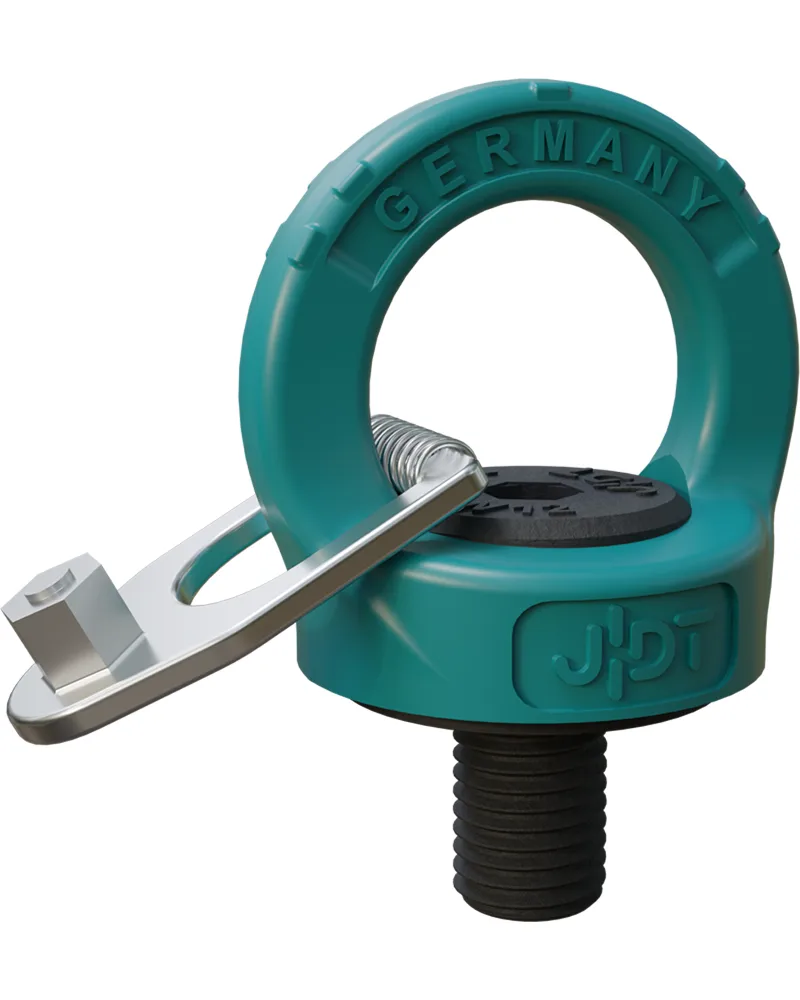

El Ring Point RP es la solución inteligente para una elevación segura y eficiente. Su montaje y desmontaje son sencillos gracias a la llave suministrada.
Con su robusta construcción forjada, su duradero recubrimiento en polvo azul agua RAL 5021 y sus numerosas características de seguridad, el Ring Point cumple con los más altos estándares en aplicaciones industriales y comerciales.
Peso y medidas
| Code | Thread Version | Pitch | Weight | Ident no. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D x e (mm) | DIN 13 | a mm |
b mm |
c mm |
d mm |
f mm |
t mm |
g mm |
n mm |
kg | |||
| RP-M 0,35 | M 8×18 | 1,25 | 30 | 10 | 5 | 25 | 45 | 37 | 21 | 6 | 0,12 | 0383600001 | |
| RP-M 0,5 | M 10×18 | 1,5 | 30 | 10 | 5 | 25 | 45 | 37 | 21 | 6 | 0,12 | 0383600002 | |
| RP-M 0,7 | M 12×18 | 1,8 | 36,5 | 13 | 7 | 34 | 60 | 49 | 30 | 8 | 0,3 | 0383600000 | |
| RP-M 1,5 | M 16×20 | 2,0 | 42 | 14 | 10 | 36 | 64 | 51 | 32 | 10 | 0,4 | 0383601000 | |
| RP-M 2,3 | M 20×30 | 2,5 | 50 | 15 | 12 | 46 | 76 | 61 | 37 | 12 | 0,7 | 0383602000 | |
| RP-M 3,2 | M 24×30 | 3,0 | 64 | 19 | 15 | 52 | 90 | 74 | 47 | 14 | 1,2 | 0383603000 | |
| RP-M 4,5 | M 30×35 | 3,5 | 75 | 25 | 19 | 62 | 112 | 91 | 56 | 17 | 2,2 | 0383604000 |
