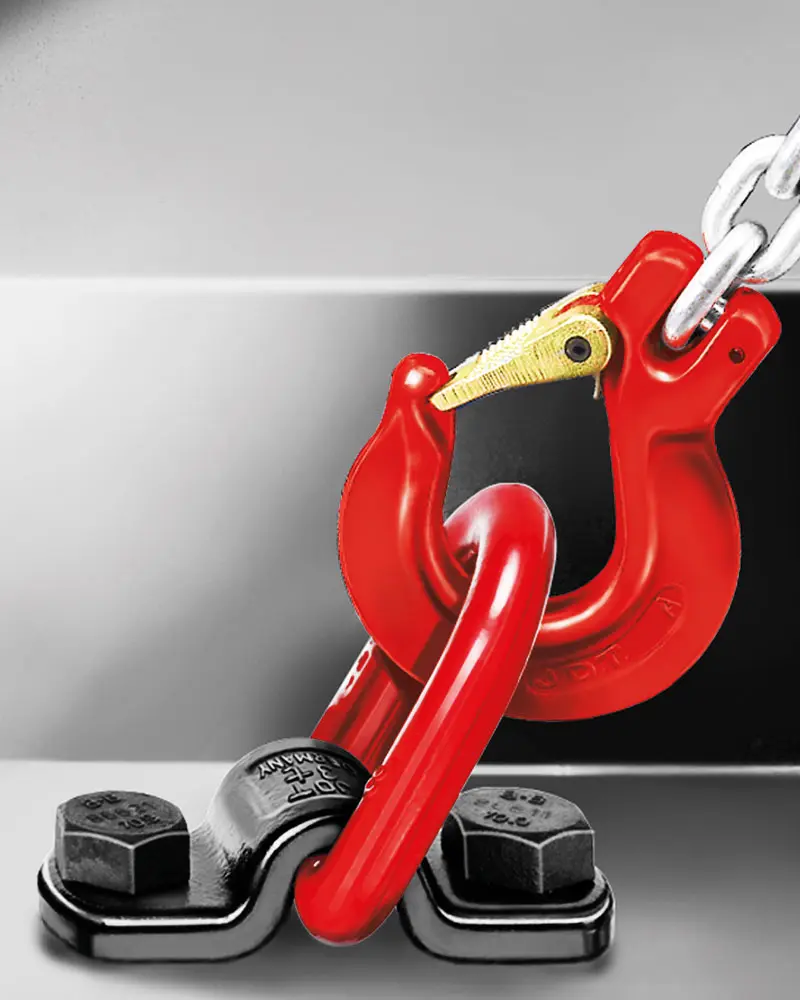

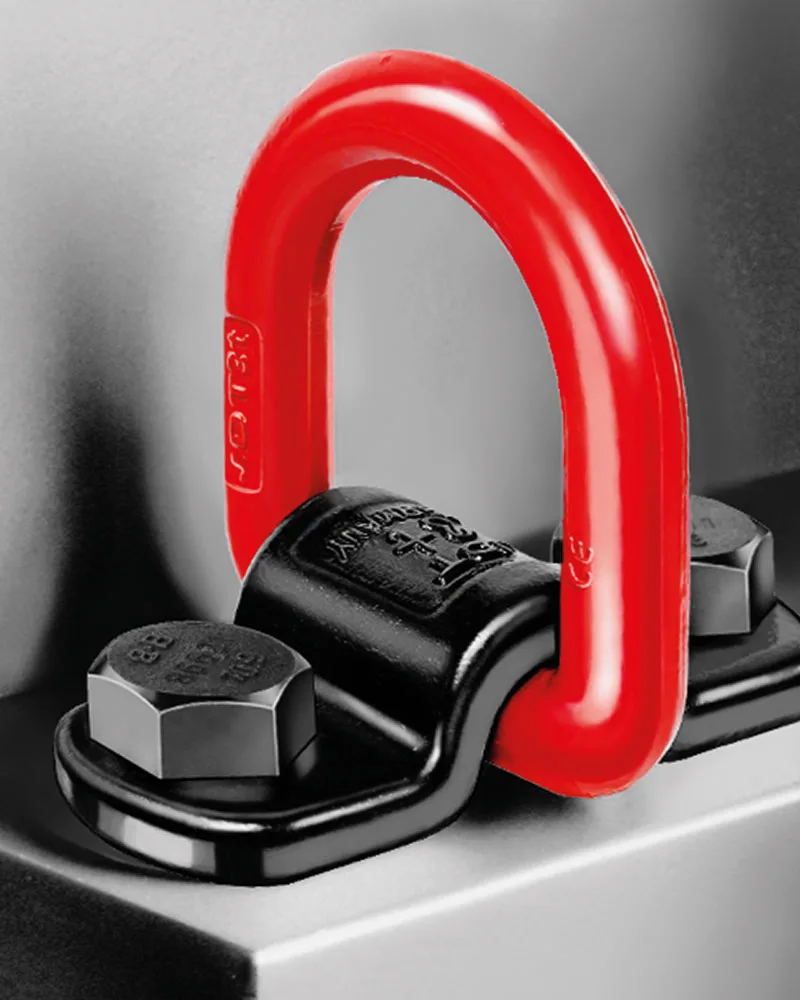

Punto de fijación TAPG, atornillable, compuesto por un enlace y una argolla giratoria. Pernos conforme a la norma ISO 4017 (DIN 933/10.9), 100 % probados contra grietas.
Puntos de fijación, THEIPA Point
TAPG – tipo roscado TAPG – sin tornillo

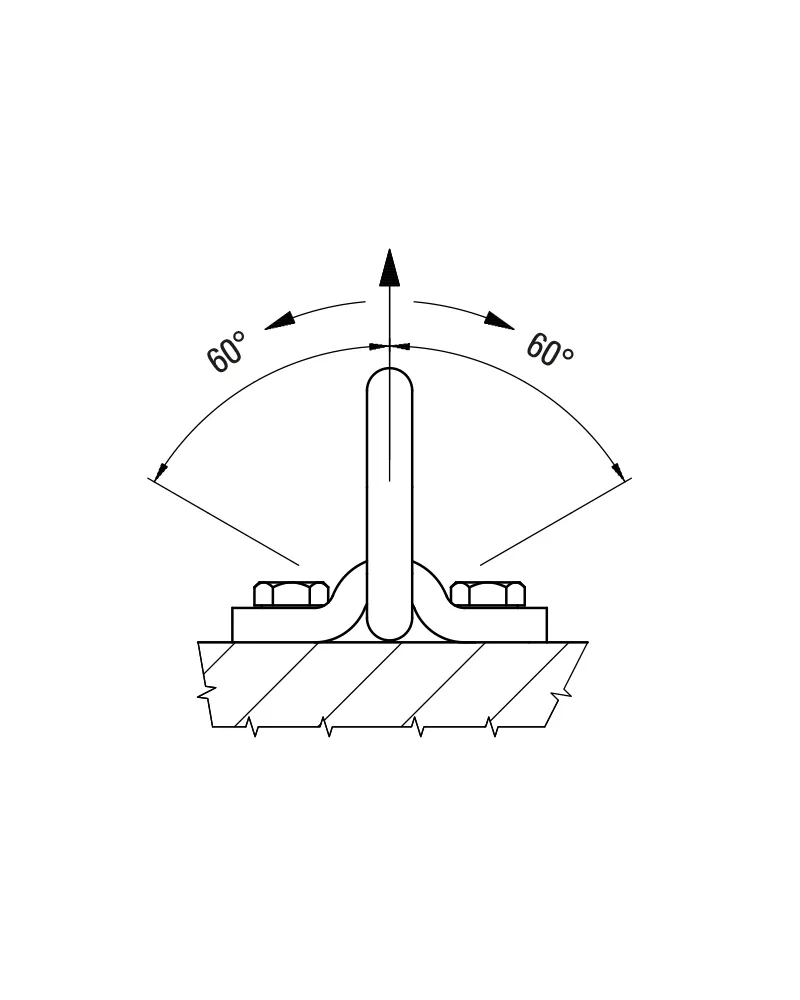

El enlace D debe poder moverse libremente. La toma de carga no puede apoyarse en los bordes ni en el punto de anclaje.
Otros diseños personalizados están disponibles bajo pedido.
Con chip RFID disponible.
Medidas y peso
| Code | Tightening torque | Weight | Ident no. | Download 3D | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [Nm] | a [mm] |
b [mm] |
c [mm] |
d [mm] |
e [mm] |
f [mm] |
g [mm] |
h [mm] |
l [mm] |
[kg] | ||||
| TAPG 3 | 210 | 12 | 56 | 50 | 18 | 34 | 130 | 90 | 21 | 51 | 1,08 | 0380503200 | ||
| TAPG 5 | 290 | 15 | 67 | 60 | 22 | 42 | 160 | 110 | 25 | 63 | 2,04 | 0380505200 | ||
| TAPG 8 | 550 | 20 | 80 | 70 | 26 | 55 | 190 | 130 | 28 | 67 | 3,58 | 0380508200 |
