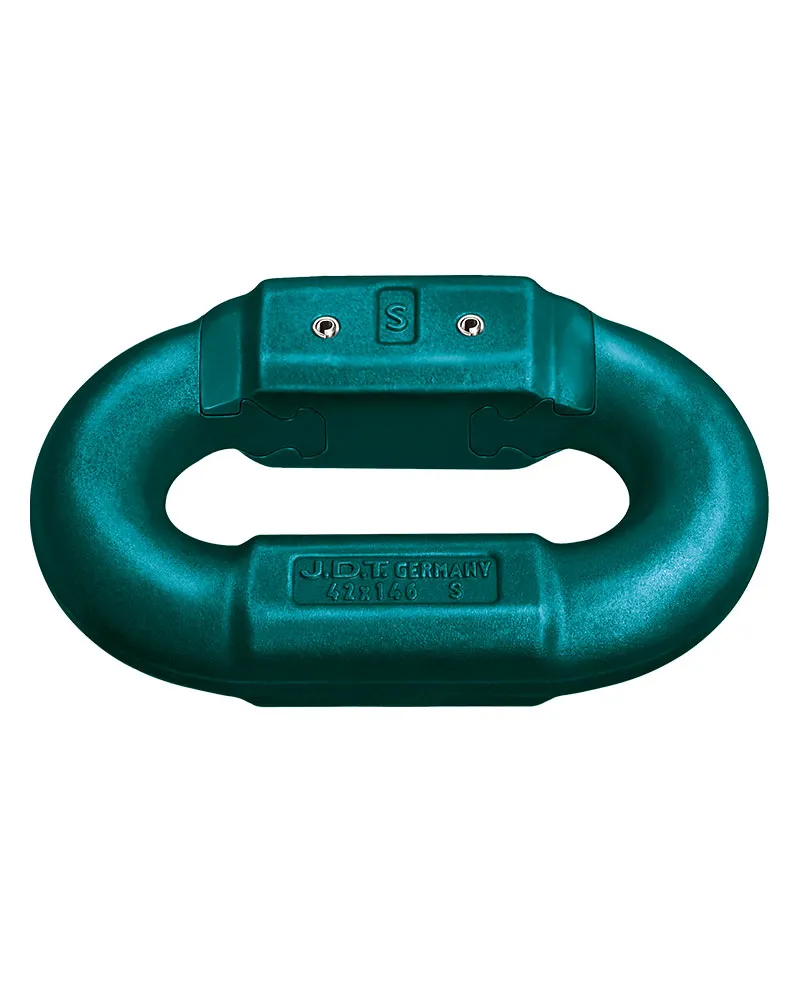

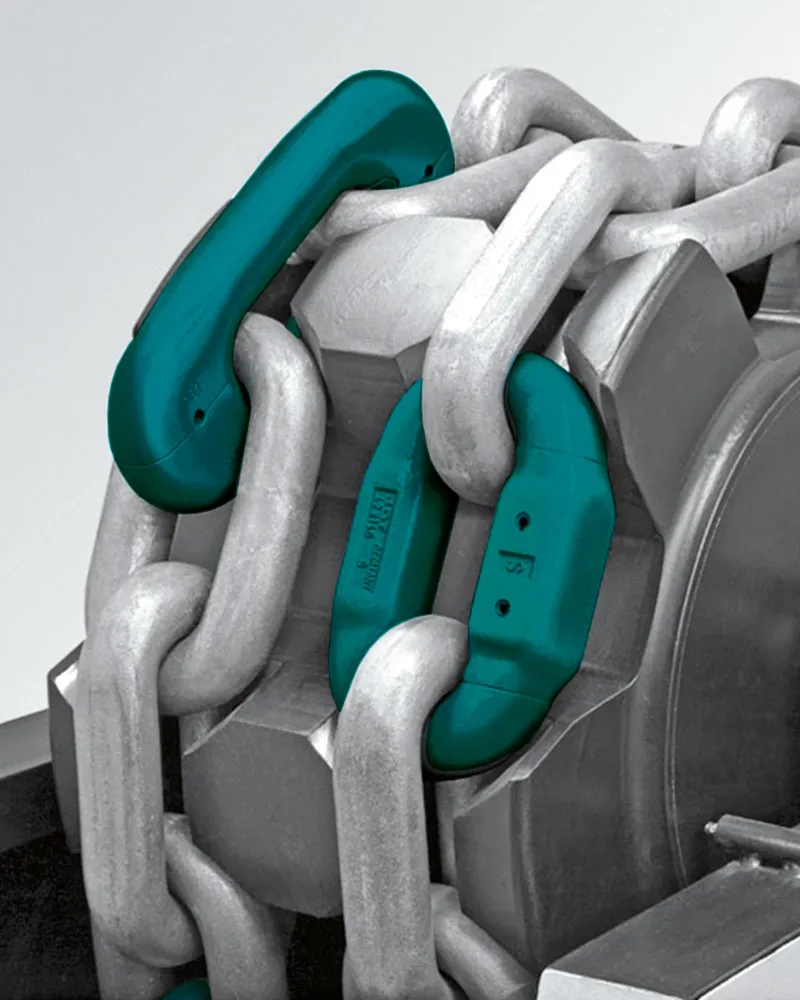

El conector plano THEIPA se utiliza como elemento de conexión para cadenas mineras. Gracias a su aplicabilidad universal, es uno de los elementos de conexión de cadena más conocidos y utilizados en minería. El conector plano THEIPA es apto para uso horizontal en cadenas planas, combinadas y de clase F, así como para cadenas de eslabones redondos según DIN 22252.
Dimensiones y peso
Propiedades mecánicas
| Nominal size | dimensions | dimensions | dimensions | dimensions | dimensions | dimensions | Breaking force | weight |
|---|---|---|---|---|---|---|---|---|
| d x t [mm] |
b1 [mm] |
b2 [mm] |
c [mm] |
f [mm] |
I [mm] |
r [mm] |
BF [kN] |
[kg/St.] |
| 26 x 92 | 28 | 99 | 33 | 51 | 147 | 41,5 | 820 | 1,6 |
| 30 x 108 | 32 | 105 | 37 | 58 | 170 | 47 | 1100 | 2,5 |
| 34 x 126 | 37 | 115 | 41 | 66 | 196 | 54 | 1400 | 3,5 |
| 38 x 137 | 41 | 134 | 46 | 76 | 217 | 61 | 1820 | 5,2 |
| 38 x 146 | 41 | 134 | 46 | 76 | 223,5 | 61 | 1820 | 5,3 |
| 42 x 137 | 45 | 143,5 | 53 | 82 | 223,5 | 66 | 2150 | 6,3 |
| 42 x 146 | 45 | 143,5 | 53 | 82 | 232 | 66 | 2150 | 6,5 |
