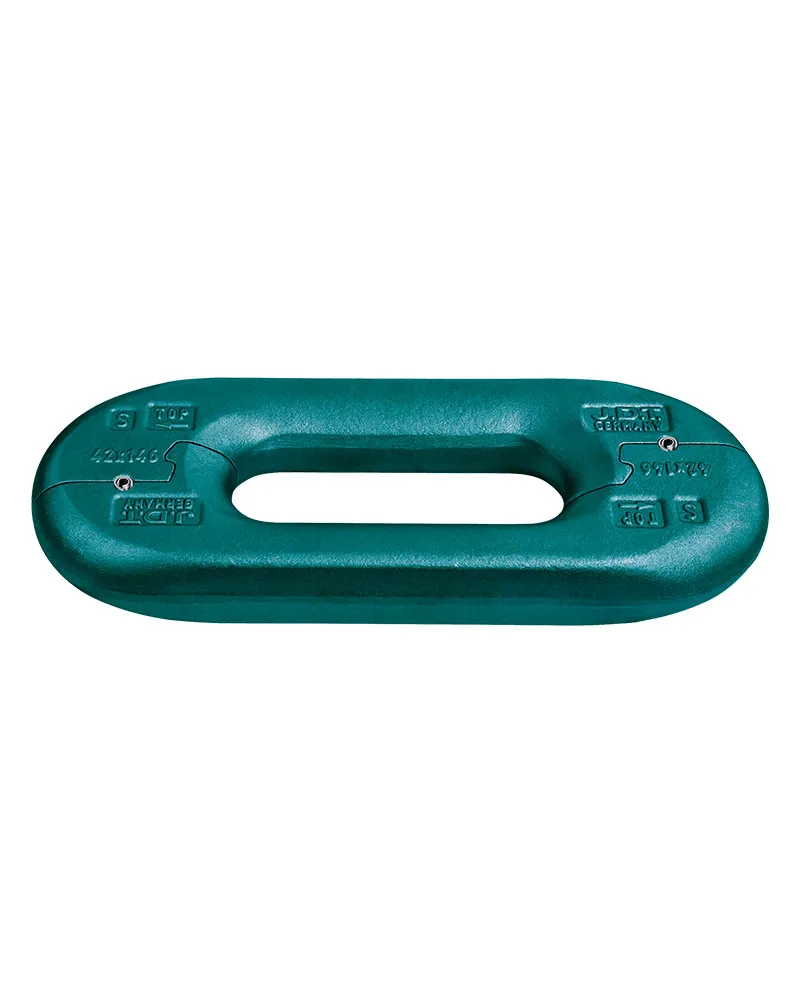

El conector de perfil plano THEIPA es un conector de cadena que se utiliza como elemento de conexión para cadenas mineras.

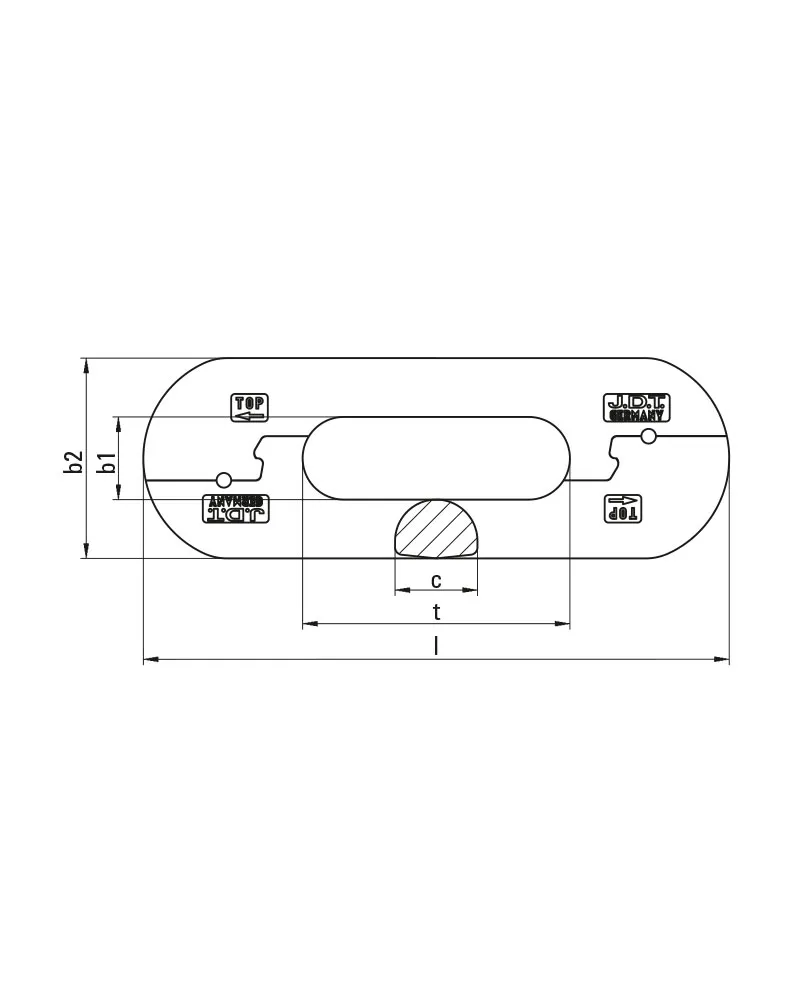

Medidas y peso
Propiedades mecánicas
| Nominal size | dimensions | dimensions | dimensions | dimensions | Breaking force | weight |
|---|---|---|---|---|---|---|
| d x t [mm] |
b1 [mm] |
b2 [mm] |
c [mm] |
I [mm] |
BF [kN] |
[kg/St.] |
| 38 x 126 | 42 | 88 | 54 | 300 | > 2060 | 7,15 |
| 42 x 128 | 45 | 99 | 60 | 306 | > 3000 | 9,3 |
| 50 x 146 | 53 | 116 | 64 | 334 | > 3700 | 12,6 |
| 56 x 168 | 59 | 130 | 75 | 378 | > 4300 | 18,58 |
