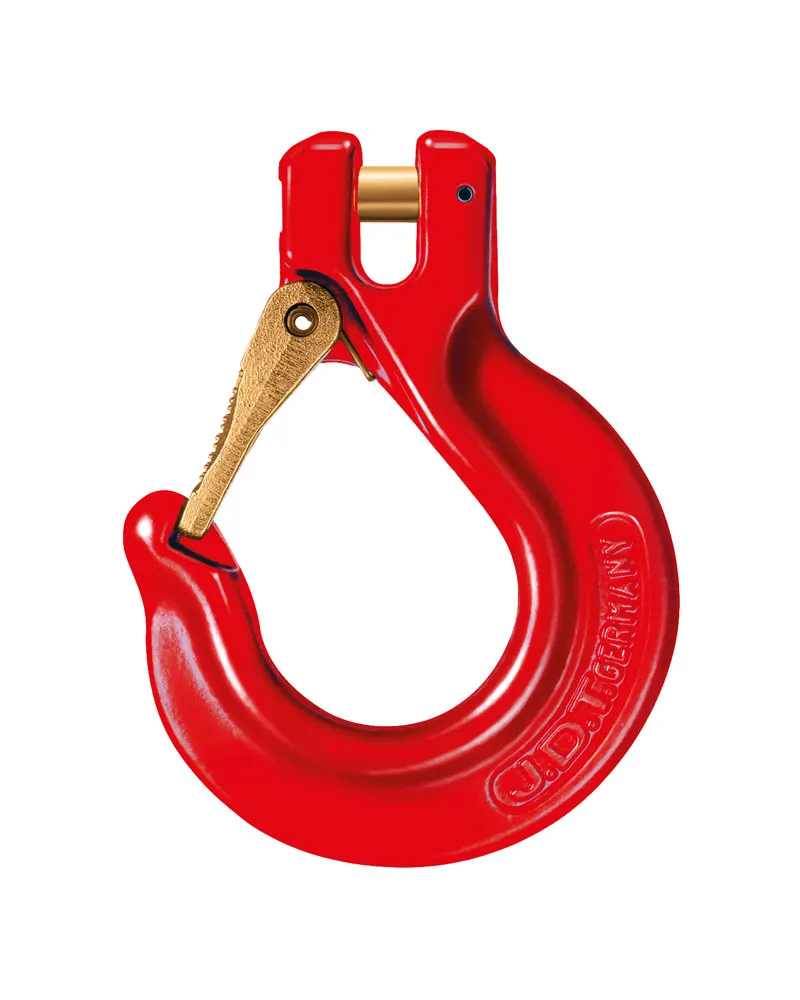

El gancho de horquilla NORM8 TGH, según la norma EN 1677-2, puede adaptarse a diferentes direcciones de carga. Su diseño evita su rotura brusca en caso de sobrecarga.

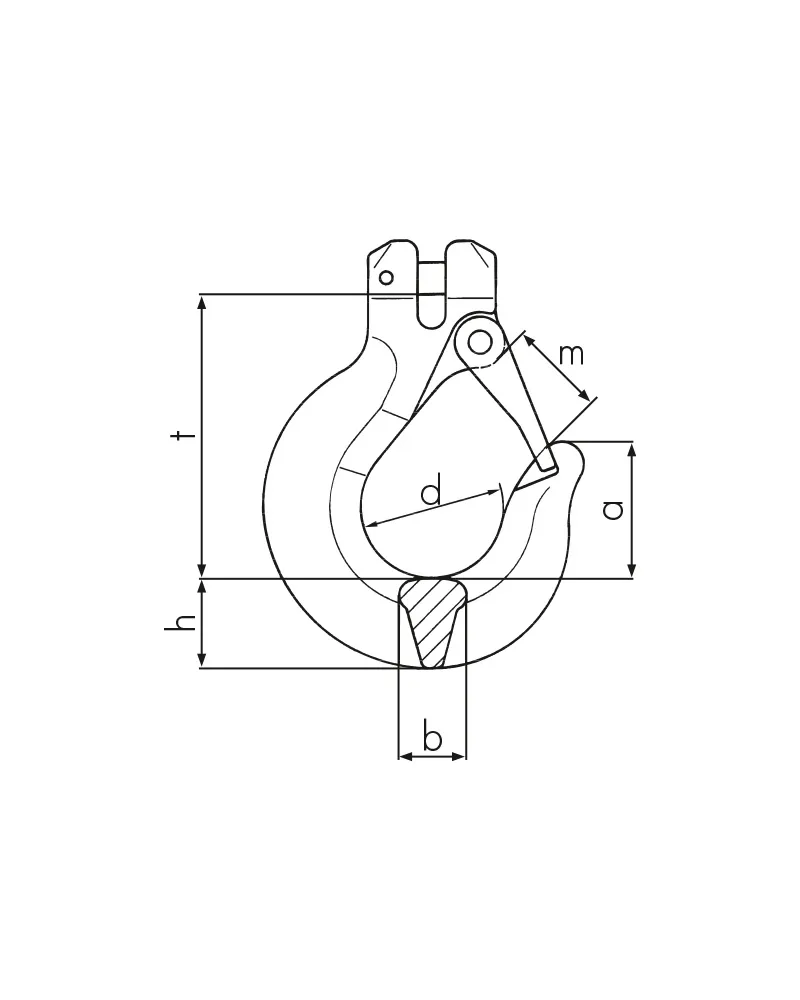

Medidas y peso
| Code | WLL | Weight | Ident no. | Download 3D | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [t] | a [mm] |
b [mm] |
d [mm] |
h [mm] |
m [mm] |
t [mm] |
[kg] | ||||||
| TGH 6 | 1,12 | 32 | 16 | 34 | 21 | 22 | 67 | 0,3 | 0360306100 | ||||
| TGH 8 | 2,0 | 44 | 20 | 48 | 26 | 30 | 93 | 0,7 | 0360308100 | ||||
| TGH 10 | 3,15 | 52 | 26 | 54 | 35 | 37 | 112 | 1,4 | 0360310100 | ||||
| TGH 13 | 5,3 | 66 | 32 | 70 | 46 | 47 | 140 | 2,9 | 0360313100 | ||||
| TGH 16 | 8,0 | 62 | 37 | 74 | 49 | 51 | 152 | 4,7 | 0360316100 | ||||
| TGH 18 | 10,00 | 70 | 43 | 72 | 57 | 54 | 172 | 6,7 | 0360318100 | ||||
| TGH 22* |
