NORM8 Eslabón intermedio/de unión de grado 8 según EN 1677-4, DIN 5688-3 para eslingas de cadena de 1 o 2 ramales según EN 818-4 y cables de acero EN 13414.

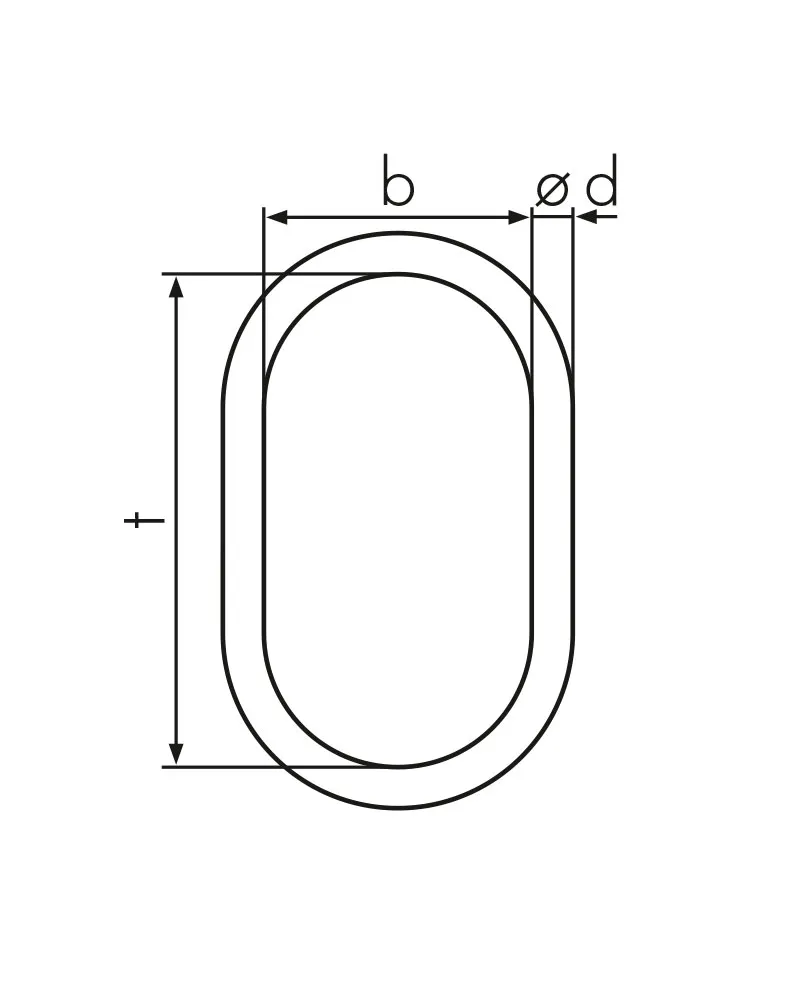

Peso y medidas
| Code | WLL | weight | ident no. | Download 3D | ||||
|---|---|---|---|---|---|---|---|---|
| [t] | ød [mm] |
t [mm] |
b [mm] |
[kg] | ||||
| B 7 | 1,12 | 7 | 35 | 16 | 0,03 | 0320207000 | ||
| B 8 | 1,5 | 8 | 44 | 20 | 0,1 | 0320208000 | ||
| B 10 | 2,0 | 10 | 44 | 20 | 0,1 | 0320210000 | ||
| B 13 | 3,15 | 13 | 54 | 25 | 0,2 | 0320213000 | ||
| B 16 | 5,3 | 16 | 70 | 34 | 0,4 | 0320216000 | ||
| B 18 | 6,7 | 18 | 85 | 40 | 0,6 | 0320218000 | ||
| B 20 | 8,0 | 20 | 85 | 40 | 0,7 | 0320220000 | ||
| B 22 | 12,5 | 22 | 115 | 50 | 1,1 | 0320222000 | ||
| B 26 | 16,0 | 26 | 140 | 65 | 1,9 | 0320226000 | ||
| B 32 | 21,2 | 32 | 150 | 70 | 2,9 | 0320232000 | ||
| B 36 | 25,0 | 36 | 170 | 75 | 4,1 | 0320236000 | ||
| B 40 | 31,5 | 40 | 170 | 80 | 5,5 | 0320240000 | ||
| B 45 | 40,0 | 45 | 180 | 90 | 7,9 | 0320245000 | ||
| B 50 | 50,0 | 50 | 200 | 100 | 10,8 | 0320250000 | ||
| B 56 | 63,0 | 56 | 230 | 115 | 15,4 | 0320256000 | ||
| B 63 | 80,0 | 63 | 250 | 125 | 20,6 | 0320263000 | ||
| B 70 | 100,0 | 70 | 280 | 140 | 28,3 | 0320270000 | ||
| B 80 | 120,0 | 80 | 360 | 180 | 46,5 | 0320280000 |
