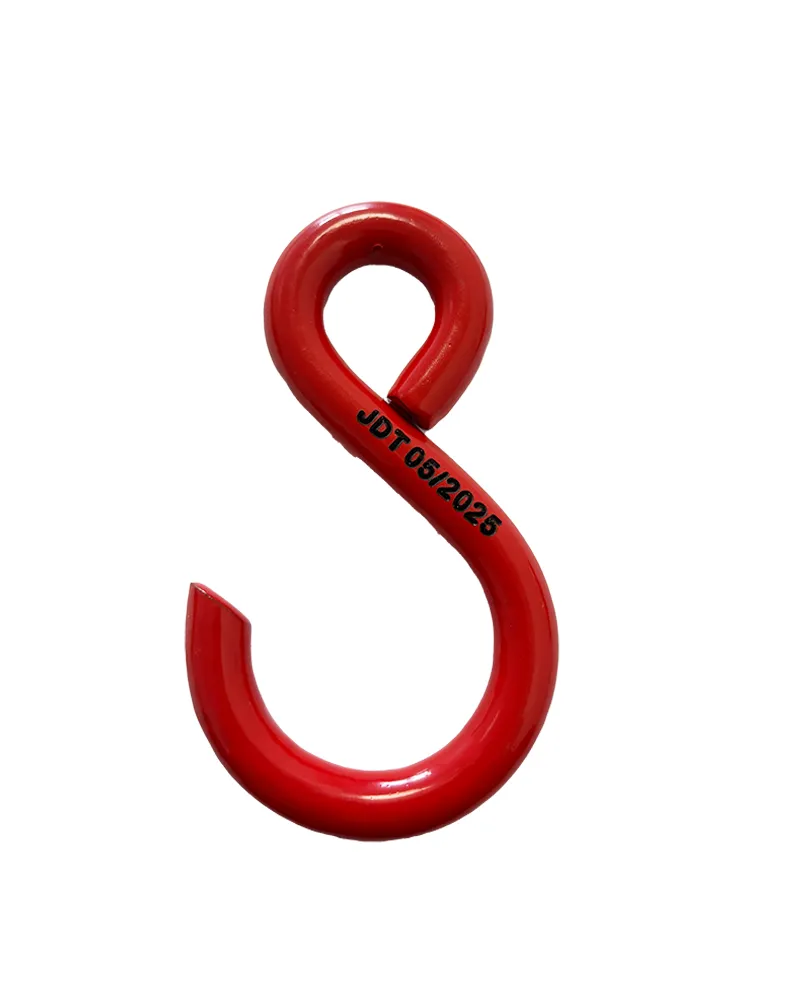

NORM8 Gancho en S con ojo
Medidas y peso
| Code | WLL | weight | ident no. | Download 3D | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| [t] | ød [mm] |
a [mm] |
m [mm] |
c [mm] |
t [mm] |
[kg] | ||||
| TRH 8 | 0,13 | 8 | 28 | 23 | 15 | 64 | 0,07 | 0401008000 | ||
| TRH 10 | 0,2 | 10 | 36 | 30 | 17 | 78 | 0,13 | 0401010000 | ||
| TRH 13 | 0,35 | 13 | 46 | 40 | 20 | 96 | 0,27 | 0401013000 | ||
| TRH 16 | 0,6 | 16 | 50 | 45 | 24 | 114 | 0,43 | 0401016000 | ||
| TRH 18 | 0,75 | 18 | 56 | 50 | 27 | 128 | 0,7 | 0401018000 | ||
| TRH 20 | 1 | 20 | 64 | 55 | 30 | 144 | 0,9 | 0401020000 | ||
| TRH 30 | 2 | 30 | 80 | 72 | 45 | 198 | 2,9 | 0401030000 | ||
| TRH 36 | 3,15 | 36 | 104 | 90 | 60 | 262 | 5,38 | 0401036000 | ||
| TRH 50 | 5,3 | 50 | 140 | 120 | 75 | 338 | 14,5 | 0401050000 | ||
| TRH 60 | 8 | 60 | 160 | 135 | 90 | 398 | 24 | 0401060000 | ||
| TRH 70 | 10 | 70 | 166 | 138 | 105 | 443 | 36,6 | 0401070000 |
