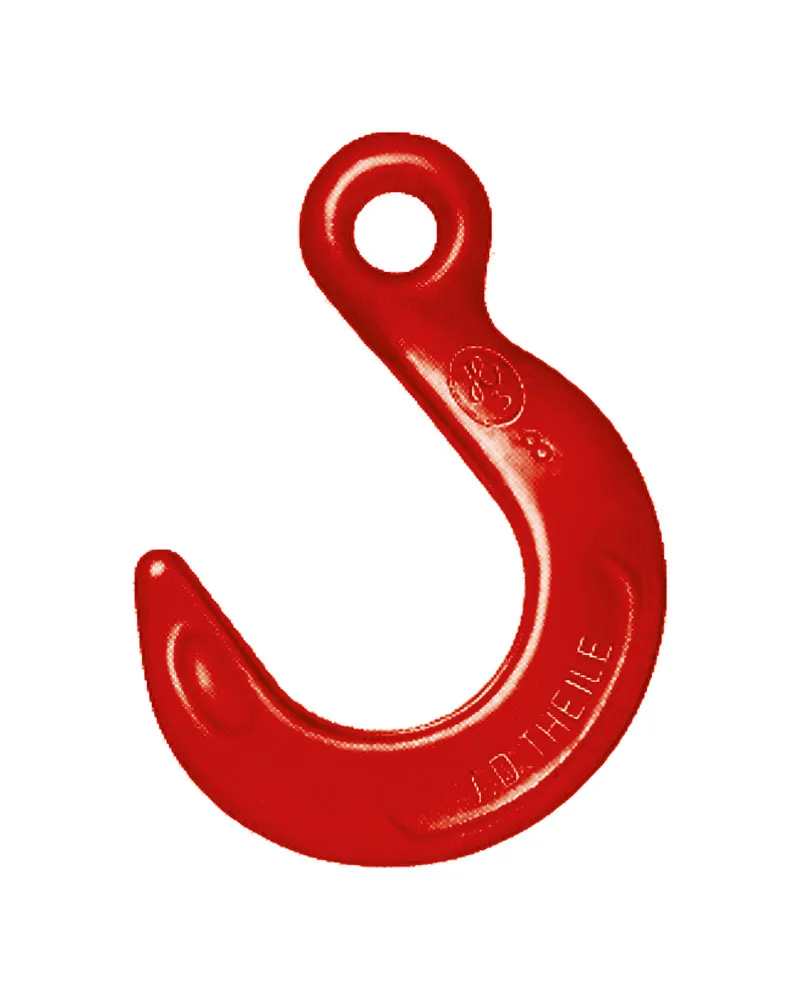

El gancho de fundición NORM8 TGO, según la norma EN 1677-2, puede adaptarse a diferentes direcciones de carga. Su diseño evita su rotura brusca en caso de sobrecarga.

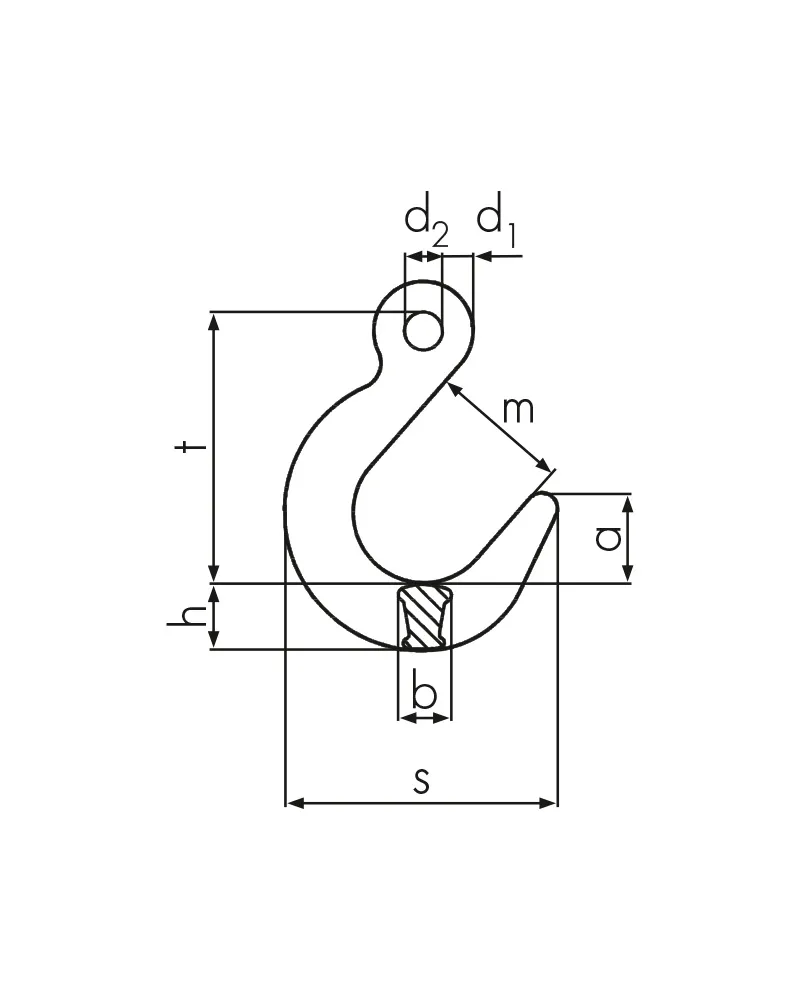

Medidas y peso
| Code | WLL | weight | ident no. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [t] | a [mm] |
b [mm] |
d1 [mm] |
d2 [mm] |
h [mm] |
m [mm] |
s [mm] |
t [mm] |
[kg] | ||||
| TGO 6 | 1,12 | 30 | 20 | 10 | 13 | 26 | 50 | 97 | 95 | 0,5 | 0361406000 | ||
| TGO 8 | 2,0 | 40 | 25 | 12 | 18 | 32 | 63 | 120 | 121 | 1 | 0361408000 | ||
| TGO 10 | 3,15 | 49 | 32 | 16 | 20 | 38 | 75 | 147 | 145 | 1,9 | 0361410000 | ||
| TGO 13 | 5,3 | 58 | 39 | 20 | 25 | 43 | 87 | 170 | 175 | 3,1 | 0361413000 | ||
| TGO 16/18 | 10,0 | 68 | 45 | 24 | 34 | 54 | 98 | 200 | 204 | 5,2 | 0361418000 | ||
| TGO 20/22 | 15,0 | 83 | 56 | 32 | 46 | 65 | 118 | 254 | 250 | 10,6 | 0361422000 | ||
| TGO 26 | 21,2 | 96 | 72 | 34 | 52 | 80 | 136 | 280 | 305 | 13 | 0361426000 | ||
| TGO 32 | 31,5 | 108 | 83 | 35 | 60 | 93 | 152 | 334 | 327 | 26 | 0361432001 |
