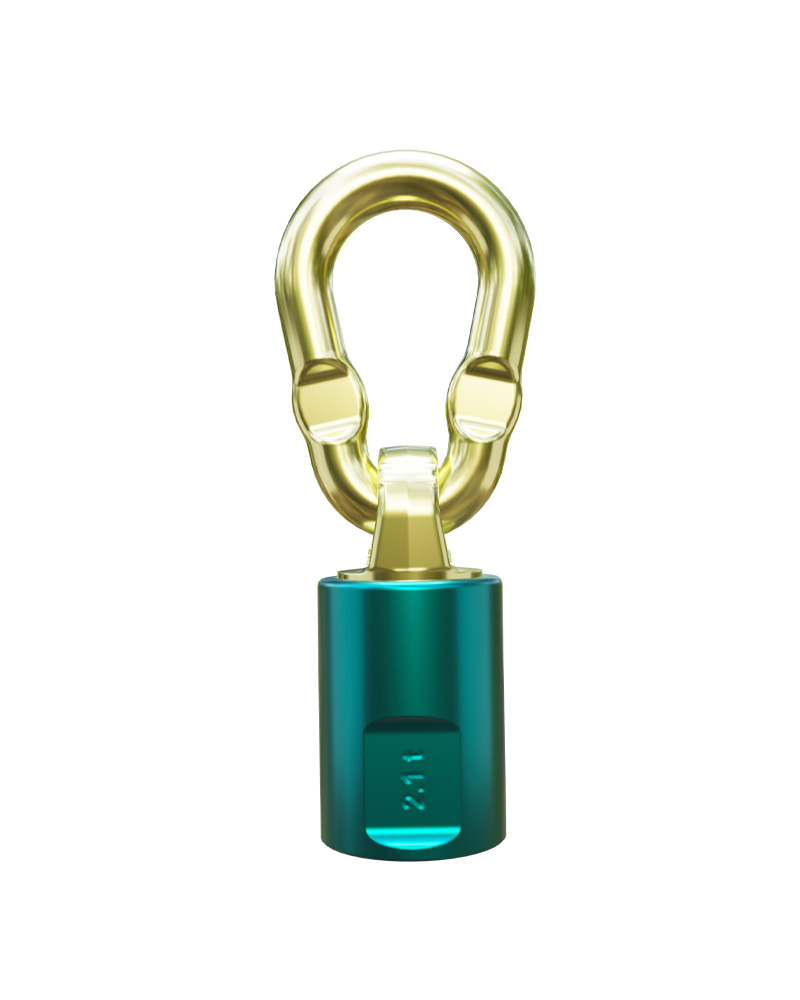

Eslabón giratorio TP-F con rosca interior y rodamiento de bolas. La función de engarce en el eslabón evita que se doble.
El revestimiento galvanizado proporciona una protección óptima contra la corrosión.
Se permiten pernos de clase de calidad 10.9 con prueba de grietas como elementos de conexión.
Otras roscas y longitudes disponibles bajo pedido (TPSO).
Disponible con chip RFID.
Peso y medidas
| Code | Thread version | Tightening torque | Pitch | Link | Weight | Ident no. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d x e [mm] |
[Nm] | DIN 13 | a [mm] |
Øb [mm] |
g [mm] |
SW [mm] |
t [mm] |
Øxt1 x b1 [mm] |
[kg] | ||||
| TP-F 0,5 | M 12 x 15 | 15 – 40 | 1,75 | 45 | 36,5 | 73 | 34 | 66 | 13x55x32 | 0,61 | 0381800000 | ||
| TP-F 1 | M 16 x 20 | 45 – 130 | 2,0 | 52 | 36,5 | 80 | 34 | 73 | 13x55x32 | 0,65 | 0381801000 | ||
| TP-F 1,7 | M 20 x 25 | 100 – 170 | 2,5 | 66 | 52 | 106 | 46 | 95 | 16x70x34 | 1,5 | 0381802000 | ||
| TP-F 2,1 | M 24 x 30 | 190 – 280 | 3,0 | 80 | 57 | 120 | 50 | 108 | 18x85x45 | 2,12 | 0381804000 | ||
| TP-F 3,2 | M 30 x 40 | 230 – 400 | 3,5 | 94 | 70 | 148 | 65 | 131 | 20x85x46 | 3,7 | 0381806000 | ||
| TP-F 5 | M 36 x 45 | 270 – 600 | 4,0 | 107 | 80 | 164 | 75 | 145 | 23x115x60 | 5,75 | 0381808000 |
